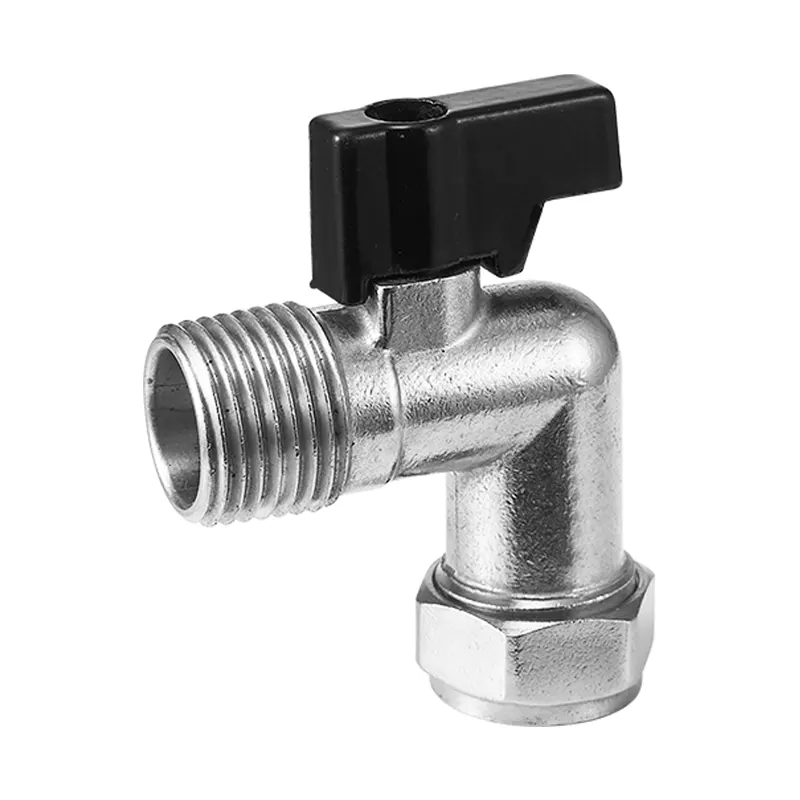

Perché la valvola a sfera in ottone pieno piegata a 90° con filettatura esterna è ideale per layout di tubazioni compatte?

Quando i progettisti gestiscono percorsi di tubazioni che richiedono uno spostamento di direzione di 90 gradi e un controllo di intercettazione indipendente,Valvola a sfera in ottone pieno piegata a 90° con filettatura esternaunisce due funzioni in una singola unità. Le soluzioni tradizionali per le tubazioni spesso assemblano una valvola a sfera standard più un raccordo a gomito, che crea giunti di collegamento aggiuntivi. Ogni giunto aggiuntivo aggiunge potenziali punti di perdita e aumenta l'occupazione complessiva dello spazio all'interno di armadietti o apparecchiature. La struttura piegata integrata elimina la necessità di parti aggiuntive del gomito e mantiene il canale di flusso a passaggio pieno per ridurre la perdita di pressione durante la trasmissione del fluido.

1. Logica di progettazione fondamentale delle valvole per tubazioni di tipo ad angolo

Le valvole a sfera ad angolo reinventano la struttura convenzionale della valvola a passaggio diretto. Il corpo piegato a 90 gradi completa la transizione di direzione mentre il meccanismo a sfera interno consente l'operazione di apertura e chiusura di un quarto di giro. Il canale interno a passaggio totale mantiene il diametro interno coerente con le tubazioni di collegamento, evitando la contrazione del flusso che comunemente esiste in molte normali valvole di arresto angolari. Il fluido può passare senza un evidente aumento della resistenza al flusso.

Le estremità filettate esterne supportano la connessione filettata diretta verso le porte dei tubi corrispondenti. Durante i lavori di collegamento non sono necessarie saldature o strumenti speciali complessi. Questa caratteristica offre comodità per il montaggio in loco e il successivo smontaggio per la manutenzione. Gli ingegneri possono sostituire o ispezionare questa valvola senza distruggere i segmenti di tubazione circostanti.

• La curvatura a 90 gradi integrata rimuove i raccordi a gomito aggiuntivi e i giunti intermedi
• La struttura della sfera a passaggio totale mantiene una capacità di flusso stabile e una bassa caduta di pressione
• Le interfacce con filettatura esterna si adattano alle specifiche di connessione dei tubi standard ampiamente adottate
• Il funzionamento manuale a un quarto di giro offre una risposta rapida di apertura e chiusura

Molti involucri meccanici compatti e layout idraulici con montaggio a parete traggono vantaggio da questo concetto strutturale.Valvola a sfera in ottone pieno piegata a 90° con filettatura esternaelimina combinazioni di raccordi ridondanti e ottimizza la disposizione spaziale dell'intera tubazione.

2. Prestazioni del materiale in ottone per componenti di controllo dei fluidi

L'ottone rimane una lega ampiamente affidabile per l'hardware di controllo dei fluidi. Offre resistenza meccanica bilanciata, proprietà anticorrosione e lavorabilità fine. Per ambienti operativi con acqua, aria compressa, gas a bassa pressione e fluidi petroliferi compatibili, il materiale in ottone resiste all'ossidazione e alla lenta degradazione causata dal contatto a lungo termine con il fluido. Rispetto ad alcune alternative in lega leggera, il corpo valvola in ottone qualificato mantiene la stabilità strutturale sotto i normali cicli di pressione di esercizio.

La precisione della produzione decide direttamente le prestazioni di tenuta finali. La lavorazione precisa del nucleo della sfera, della sede della valvola e della superficie filettata garantisce un perfetto accoppiamento tra le parti mobili. Una scarsa precisione di lavorazione causerà rischi di perdite nascoste anche se la materia prima raggiunge i requisiti standard. Anche i materiali delle sedi delle tenute svolgono un ruolo importante, supportando cicli ripetuti di apertura-chiusura senza invecchiamento rapido o deformazione permanente.

Confronto dei materiali comuni del corpo valvola

La selezione del materiale deve corrispondere al mezzo di lavoro effettivo e all'ambiente ambientale.Valvola a sfera in ottone pieno piegata a 90° con filettatura esternaadotta l'ottone come materiale del corpo principale, mirando a scenari generali di controllo dei fluidi idraulici e meccanici in cui il rischio di corrosione rimane entro un ambito accettabile.

3. Scenari applicativi del mondo reale

Diversi siti di installazione comportano requisiti spaziali e funzionali unici per le valvole a sfera di tipo angolare. Laddove le tubazioni devono ruotare di 90 gradi vicino alle interfacce delle apparecchiature, questa valvola può semplificare notevolmente gli schemi complessivi delle tubazioni.

Impianti idraulici residenziali e commerciali

Le tubazioni nascoste nelle pareti e i circuiti di fornitura idrica sotto armadietti spesso si trovano ad affrontare spazi di installazione ristretti. Il tradizionale gruppo valvola più gomito occupa troppo spazio. La valvola piegata integrata collega direttamente il tubo di scarico a parete e l'apparecchiatura terminale, riducendo la quantità di giunti. Si applica ai punti di intercettazione dei servizi igienici e alle derivazioni di distribuzione dell'acqua all'interno dei bagni commerciali.

Circuiti del fluido ausiliario del dispositivo meccanico

I compressori d'aria, le piccole apparecchiature di lavorazione e i sistemi di raffreddamento richiedono spesso l'arresto locale in posizioni di rotazione di 90 gradi. Le interfacce filettate esterne si collegano direttamente alle porte filettate dell'apparecchiatura. Gli operatori possono interrompere rapidamente il flusso medio per il debug delle apparecchiature o la manutenzione ordinaria senza chiudere le tubazioni del sistema principale.

Trasferimento di fluidi industriali leggeri

Le condutture di derivazione dell'aria compressa delle officine e le reti di distribuzione dei fluidi a bassa pressione necessitano di punti di intercettazione locali affidabili. Le dimensioni compatte aiutano a sistemare più unità valvola all'interno di uno spazio limitato nell'armadio delle apparecchiature. La struttura a passaggio totale evita la restrizione del flusso, il che è importante per mantenere l'efficienza operativa del sistema.

Per le condizioni di installazione sopra menzionate,Valvola a sfera in ottone pieno piegata a 90° con filettatura esternaoffre soluzioni integrate per soddisfare sia le esigenze di cambio di direzione che quelle di chiusura.

4. Guida pratica all'installazione e al montaggio

Anche le valvole ben costruite possono produrre perdite o danni precoci causati da operazioni di installazione improprie. Durante il lavoro di assemblaggio sul campo dovrebbero essere seguiti diversi principi di base.

Prima dell'installazione formale, è necessario completare l'ispezione visiva. Controllare la superficie del corpo valvola, la sezione filettata e il movimento della maniglia. Verificare che il nucleo della sfera ruoti agevolmente durante tutta la corsa di apertura-chiusura. Eventuali trucioli metallici o sporco residui all'interno della cavità della valvola devono essere rimossi per evitare danni da graffi alle superfici di tenuta dopo la messa in servizio.

Per i giunti con filettatura esterna, è necessaria un'applicazione adeguata del materiale sigillante per filettature adatto. Evitare di avvolgere eccessivamente il nastro sigillante, altrimenti i detriti potrebbero entrare nella camera interna della valvola e danneggiare le sedi di tenuta. Quando si stringono le filettature, applicare forza sulla posizione esagonale del corpo della valvola, non ruotare mai l'intera valvola afferrando la maniglia. Una coppia eccessiva creerà il corpo in ottone o danneggerà la struttura della filettatura interna.

Riservare spazio accessibile per il movimento della maniglia dopo l'installazione. Assicurarsi che la maniglia non entri in collisione con la parete, il mobile o i tubi adiacenti durante la rotazione di 90 gradi. Se la posizione della maniglia interferisce con i componenti circostanti, verificare se la struttura della maniglia regolabile può adattarsi alle condizioni di layout locali.

Va notato cheNingbo Ming Da Hai Chen Metal Products Co., Ltd.fornisce suggerimenti pratici per l'assemblaggio e documenti di riferimento tecnico per i partner che utilizzano valvole filettate in ottone in diversi ambienti di progetto.

5. Test delle prestazioni e considerazioni sul servizio a lungo termine

Dopo il completamento dell'installazione, l'ispezione della pressione e delle perdite rappresenta la fase di convalida necessaria. Aumentare gradualmente la pressione del sistema invece di applicare la pressione completa all'istante. Osservare le posizioni dei collegamenti filettati e l'area dello stelo della valvola per eventuali perdite o formazione di bolle. Eseguire diversi cicli completi di apertura-chiusura, verificare che la valvola possa ottenere un effetto di chiusura completo sotto la pressione di esercizio.

Durante il funzionamento a lungo termine, un controllo visivo regolare aiuta a scoprire i primi segni anomali. Prestare attenzione se all'interno delle tubazioni fluiscono particelle estranee dure. Le impurità granulari possono graffiare le superfici di tenuta del nucleo della sfera e delle sedi della valvola e causare gradualmente perdite interne. Se il mezzo contiene particelle solide, è possibile aggiungere a monte dispositivi di filtraggio adeguati.

La temperatura e la pressione di esercizio devono rientrare nell'ambito definito dal prodotto. Il superamento delle condizioni di lavoro nominali ridurrà la durata utile e comporterà rischi nascosti per la sicurezza. Quando il sistema è sottoposto a un arresto prolungato, azionare periodicamente i cicli di apertura-chiusura della valvola per mantenere flessibili le parti mobili.

La valvola a sfera piegata integrata risolve i problemi reali di layout delle tubazioni per innumerevoli progetti di ingegneria. L'attenta selezione del prodotto, l'installazione standardizzata e l'ispezione di routine dello stato lavorano insieme per mantenere prestazioni stabili di controllo dei fluidi per i sistemi di tubazioni a lungo termine.
