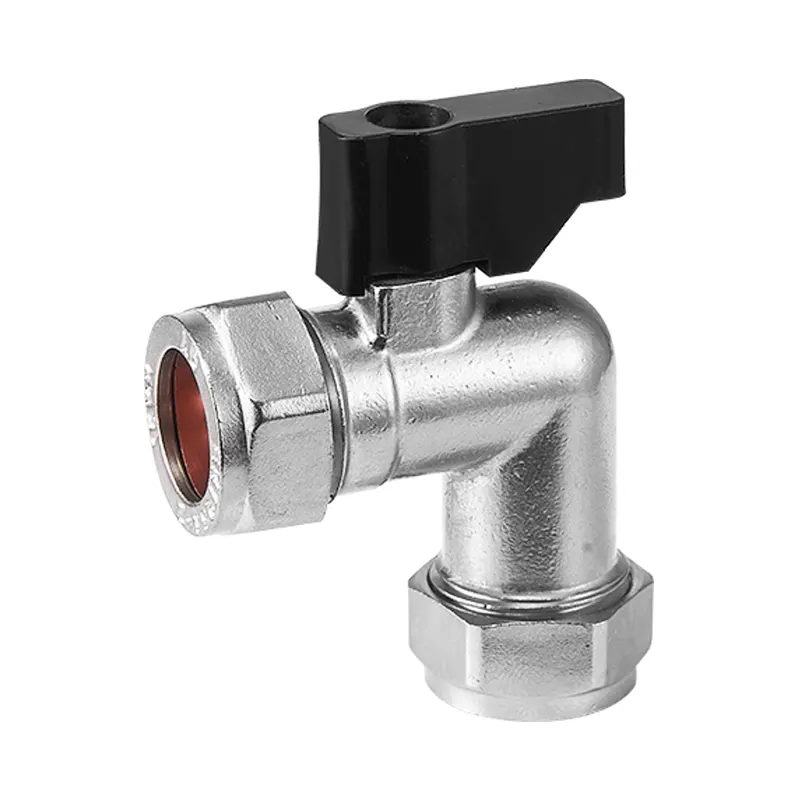

Valvola a sfera ad angolo retto stile L con raccordo a compressione a due vie

Questo prodotto è una valvola a sfera ad angolo retto stile L con raccordo a compressione bidirezionale. Presenta un corpo valvola piegato a 90° forgiato integralmente, con entrambe le estremità dotate di raccordi a doppia compressione adatti per tubi in alluminio-plastica. La rotazione del gomito di 90° e la funzione di attivazione/disattivazione del flusso d'acqua sono integrate in un'unica unità. La parte superiore del corpo della valvola è dotata di una maniglia in plastica tecnica monopezzo nera, che crea un netto contrasto tra il metallo cromato argento brillante e la maniglia nera. Il design complessivo ad angolo retto elimina la necessità di raccordi a gomito aggiuntivi, rendendolo ideale per l'installazione in spazi angolari ristretti come angoli di parete, caldaie murali e collettori, ottenendo una disposizione delle tubazioni pulita e ordinata.

Il corpo della valvola è forgiato integralmente in ottone di alta qualità, senza giunture saldate, senza fori di sabbia o porosità e con una sezione di parete spessa che offre un'eccellente resistenza alla pressione e prestazioni a prova di scoppio. La superficie è finemente lucidata e poi cromata multistrato, creando un rivestimento uniforme e brillante che resiste all'accumulo di calcare e alla corrosione da acqua e umidità, garantendo resistenza a lungo termine alla ruggine e all'ossidazione durante il trasporto di acqua calda e fredda.

All'interno, il corpo della valvola presenta un canale di flusso liscio curvo a 90° e un nucleo della valvola sferico a passaggio totale. Il foro non presenta alcuna riduzione del diametro, con conseguente resistenza al flusso estremamente bassa e nessuna caduta di pressione dell'acqua o flusso di uscita ridotto. Allo stesso tempo, svolge la doppia funzione di cambio di direzione del tubo e controllo di attivazione/disattivazione del flusso.

Il nucleo della valvola è dotato di guarnizioni di tenuta in PTFE resistenti alle alte temperature, che forniscono una tenuta composita morbida e dura. L'azione dell'interruttore è fluida e la guarnizione resiste alle alte e basse temperature nonché all'invecchiamento, mantenendo prestazioni a prova di perdite anche dopo decine di migliaia di cicli di accensione/spegnimento. Più strati di O-ring in gomma sono installati sulla connessione dello stelo della valvola, fornendo una doppia barriera contro le perdite di fluido attraverso l'interstizio dello stelo e la valvola è compatibile sia con acqua fredda che calda.

Entrambe le estremità del corpo valvola presentano una struttura di raccordo esagonale a doppia compressione completamente simmetrica con bordi tagliati con precisione, garantendo una presa antiscivolo per le chiavi, rendendo il serraggio e lo smontaggio facili e convenienti. La ghiera in acciaio inossidabile aderisce alla parete esterna del tubo, mentre l'anello di tenuta avvolge saldamente la parete del tubo e il manicotto di supporto interno impedisce al tubo di deformarsi sotto pressione. Non è necessario utilizzare nastro sigillante per filettature per ottenere un bloccaggio sigillato ad alta resistenza, eliminando i rischi di spostamento e perdite del tubo e semplificando notevolmente le procedure di installazione dell'impianto idraulico.

La parte superiore del corpo valvola è dotata di una maniglia di azionamento in plastica tecnica ABS nera. La maniglia ha una forma compatta a ginocchiera rettangolare e presenta un foro circolare nella parte superiore per infilare fascette o catene di bloccaggio per impedire operazioni non autorizzate. Il meccanismo standard di apertura-chiusura a un quarto di giro di 90° fa sì che quando la maniglia è parallela alla direzione del tubo, il corso d'acqua è completamente aperto. Lo stato di accensione/spegnimento è chiaro a colpo d'occhio e un semplice tocco consente di ottenere l'apertura completa o la chiusura completa senza la necessità di strumenti aggiuntivi. Il materiale plastico blu fornisce isolamento e protezione dal calore, mantenendo la maniglia fresca al tatto durante il trasporto di acqua calda, essendo anche resistente all'umidità e all'invecchiamento e alle screpolature, facilitando la gestione del codice colore nei sistemi idraulici.

Lo stelo della valvola presenta un design con guarnizione antigoccia con anelli di tenuta in PTFE (politetrafluoroetilene) incorporati resistenti all'invecchiamento e alle temperature estreme, garantendo un funzionamento a lungo termine senza perdite anche con commutazioni frequenti. È adatto per un'ampia gamma di fluidi, tra cui acqua calda e fredda (da –20°C a 100°C) e gas a bassa pressione.

La maniglia è progettata solo per il funzionamento on/off a 90°. Non applicare una forza eccessiva durante la rotazione, poiché ciò potrebbe danneggiare la struttura del nucleo della valvola.

La superficie cromata del corpo valvola riflette la luce in modo uniforme e fine, senza sbavature. La curva a 90° ha una transizione morbida e arrotondata. I dadi esagonali su entrambe le estremità hanno bordi ben tagliati e i componenti di tenuta del raccordo a compressione interna sono abbinati con precisione. Il manico in plastica nera è spesso modellato con bordi lisci e privi di sbavature e l'insieme complessivo presenta spazi minimi. La struttura robusta e durevole rende questa valvola a sfera ad angolo retto stile L con raccordo a compressione bidirezionale una valvola di controllo del flusso ad angolo retto dedicata per applicazioni HVAC residenziali e di ingegneria idraulica.
